更にパワフルに!
コルモーゲンセカンドジェネレーションモーションシステムは、比類無いパフォーマンスを実現可能とするAKM2Gサーボモータと信頼性が高く最新のSafeMotionの機能が大幅に強化されたAKD2Gサーボドライブから構成される全く新しいモーションシステムです。
技術資料:最高のデザインを手に入れる・AKD2Gサーボドライブシステム

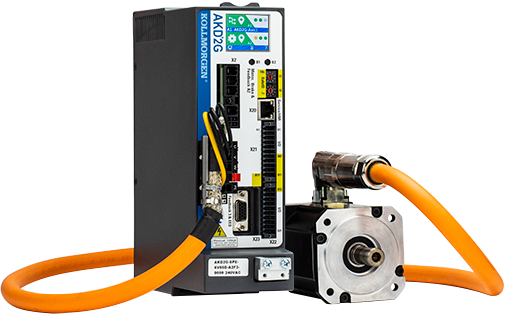

新しいAKD2Gサーボドライブは、2軸同時に最大28入出力を制御することを可能とするKollmorgen Servo-on-a-Chipを搭載、AKM/AKM2Gサーボモータのハイブリッドシングルモータケーブルに最適化することによって設計を合理化しました。
- 特 長 -
・フレキシブル
・使い易さ
・速さ
・AKD2Gサーボドライブ仕様
120/240 Vac | 連続電流 (Arms) |
ピーク電流 (Arms) |
軸出力 (Kw) |
内蔵回生抵抗 W(Ω) |
高さ mm(in) |
幅 mm(in) |
奥行き mm(in) |
ケーブル曲げ半径を含む 深さmm(in) |
---|---|---|---|---|---|---|---|---|
AKD2G-6V03S | 3 | 9 | 1 | 100(15) | 233(9.15) | 75(2.95) | 180(7.09) | 225(8.86) |
AKD2G-6V06S | 6 | 18 | 2 | |||||
AKD2G-6V12S | 12 | 30 | 4 | |||||
AKD2G-6V03D | 3&3 | 9&9 | 1&1 | |||||
AKD2G-6V06D | 6&6 | 18&18 | 2&2 |
240/480 Vac | 連続電流 (Arms) |
ピーク電流 (Arms) |
軸出力 (Kw) |
内蔵回生抵抗 W(Ω) |
高さ mm(in) |
幅 mm(in) |
奥行き mm(in) |
ケーブル曲げ半径を含む 深さmm(in) |
---|---|---|---|---|---|---|---|---|
AKD2G-7V03S | 3 | 9 | 2 | 100(33) | 270(10.6) | 75(2.95) | 180(7.09) | 225(8.86) |
AKD2G-7V06S | 6 | 18 | 4 | |||||
AKD2G-7V12S | 12 | 30 | 8 | |||||
AKD2G-7V03D | 3&3 | 9&9 | 2&2 | |||||
AKD2G-7V06D | 6&6 | 18&18 | 4&4 |
※標準品仕様の一部を掲載しています。詳しくはお問合せ下さい。

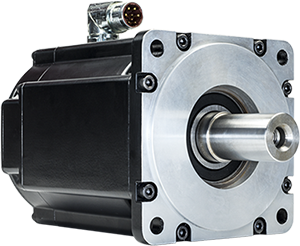

・AKM2Gサーボモータ
業界をリードする次世代のAKMモータファミリ「AKM2Gサーボモータ」は、従来型のAKMより大幅にトルクが増加、マシンにおけるモータサイズの変更や取付スペースを増やす必要性がなく、同サイズのマシンでもパフォーマンスを大幅に向上させることを可能としています。
また、オプション群も豊富。アプリケーションに求められる機能安全やパフォーマンスに柔軟に対応するフィードバック、シャフト形状、マウントサイズ、コネクタ形状、ホールドブレーキ、サーマルセンサーなどから選択して頂けます。
- 特 長 -
標準の巻線にて120Vac∼480Vac動作電圧から選択が可能、低電圧巻線は24V∼96V(DCまたはAC)から選択が可能です。また、それぞれ多くの速度/トルク曲線に合わせた製品を標準品としてラインナップしています。
AKM2Gサーボモータ仕様(標準品)
モデル | パラメータ | 連続トルク (Nm) | 定格速度 (rpm) | ロータイナーシャ (kg-cm²) |
---|---|---|---|---|
AKM2G-2x | 1 | 0.65 | 8000 | 0.0930 |
2 | 1.12 | 8000 | 0.1549 | |
3 | 1.51 | 8000 | 0.2169 | |
4 | 1.85 | 8000 | 0.2789 | |
AKM2G-3x | 1 | 1.70 | 8000 | 0.4264 |
2 | 2.90 | 7600 | 0.8130 | |
3 | 3.86 | 8000 | 1.200 | |
AKM2G-4x | 1 | 2.87 | 6000 | 0.774 |
2 | 5.12 | 6000 | 1.36 | |
3 | 6.98 | 6000 | 1.95 | |
4 | 8.51 | 5400 | 2.53 | |
AKM2G-5x | 1 | 6.83 | 6000 | 2.52 |
2 | 12.0 | 5600 | 4.58 | |
3 | 16.2 | 5100 | 6.64 | |
4 | 20.1 | 4800 | 8.70 | |
AKM2G-6x | 2 | 15.3 | 5000 | 9.10 |
3 | 21.5 | 4500 | 13.0 | |
4 | 27.0 | 4200 | 16.9 | |
5 | 32.7 | 3800 | 20.8 | |
AKM2G-7x | 1 | 23.0 | 4900 | 25.9 |
2 | 41.1 | 3400 | 46.8 | |
3 | 57.8 | 3200 | 67.7 | |
4 | 72.1 | 3000 | 88.6 |
※上記は標準品の仕様です。詳しくは、下記のデザインツールをご利用頂くか、弊社までお問合せ下さい。

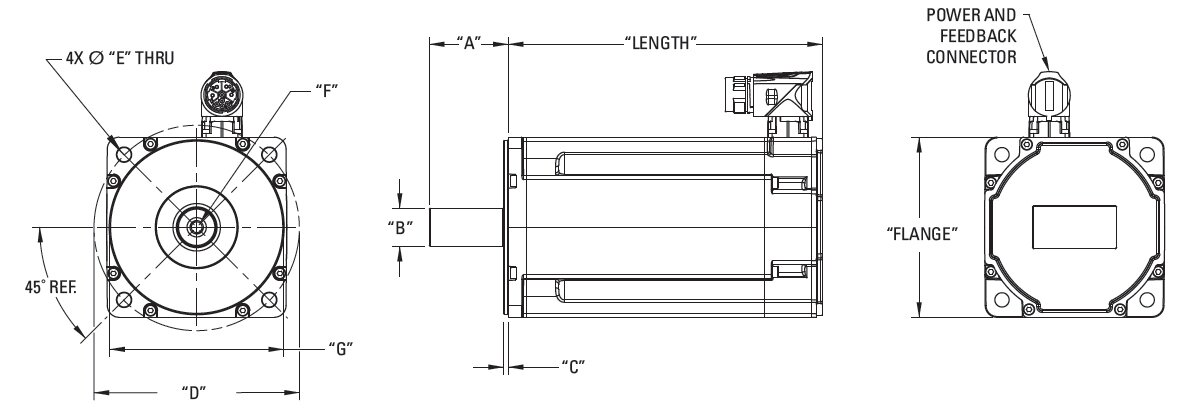

標準品・サイズ仕様(フランジサイズ)
モデル | フランジ IEC | スタック長 | A | θB | C | θD | θE | F | θG | ||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | |||||||||
AKM2G2x | 58 | 111 | 130 | 149 | 168 | - | 23.0 | 11.0 | 2.50 | 63.0 | 5.5 | M4 DIN 332 |
40.0 |
AKM2G3x | 72 | 121 | 153 | 184 | - | - | 30.0 | 14.0 | 2.50 | 75.0 | 5.5 | M5 DIN 332 |
60.0 |
AKM2G4x | 88 | 125 | 151 | 177 | 203 | - | 40.0 | 19.0 | 3.00 | 100.0 | 6.6 | M6 DIN 332 |
80.0 |
AKM2G5x | 114 | 143 | 172 | 202 | 231 | - | 50.0 | 24.0 | 3.00 | 130.0 | 9.0 | M8 DIN 332 |
110.0 |
AKM2G6x | 142 | - | 168 | 190 | 212 | 234 | 58.0 | 32.0 | 3.50 | 165.0 | 10.19 | M12 DIN 332 |
130.0 |
AKM2G7x | 192 | 169 | 203 | 237 | 271 | - | 80.0 | 38.0 | 4.00 | 215.0 | 13.4 | M12 DIN 332 |
180.0 |
※上記は標準品の仕様です。詳しくは、下記のデザインツールをご利用頂くか、弊社までお問合せ下さい。
・ソフトウェア
コルモーゲンは、サーボドライブレベルから各軸のコーディネーション、マンマシンインターフェースに至るまで、マシン開発に最適なプログラミング環境として、ソフトウェアのソリューションを提供しています。
コルモーゲンオートメーションスイート™用のモーションコントロールプログラミングツールキットに含まれるPipe Network™は、PLC Openに対応、既存のリソースも利用可能です。
コルモーゲンオートメ−ションスイート™ (KAS)開発環境に含まれるPipe Network™にはドラッグアンドドロップにて使用できる各種のモーションコントロールブロックが備えられ、グラフィカルな環境にてモーションプログラミングが可能です。Pipe Network™を利用することで開発タスクが数週間から数時間に短縮され、また、マシンのスループットが最大25%以上向上します。
既存のエンジニアリングリソースを活用したいために標準化されたソリューションを希望するお客様向けにコルモーゲンオートメ−ションスイート™ (KAS)にはモーション用に最適化されたPLCopen用のモジュールが含まれています。また、IEC 61131-3に準拠したモジュール方式のプログラミング方法は、相互の運用性と拡張性に優れモーションアプリケーションの構築に広く使用されています。
コルモーゲンオートメーションスイート™にはIEC61131-3プログラミング言語がサポートされているPLCプログラミングツールキットを含みます。グラフィカルな開発環境のソフトウェアパッケージ1つでマシンに必要な全てのプログラムを簡単に素早く作成できます。
コルモーゲンビジュアライゼーションビルダー™は、コルモーゲンオートメーションスイート™に含まれるPLCopenに準拠したプログラミングツールで、主にオペレーターによるシンプルな入力から多くの複雑な入出力まで対応したヒューマンマシンインターフェイスパネル(HMI)サイズ:3.5〜15インチのアプリケーション開発に使用します。
・コントローラハードウェア
コルモーゲンは、さまざまなマシンのアーキテクチャに対応したコントローラハードウェアを提供しています。コントローラユニット(AKD PCMM/PDMM™)はコンパクトなパッケージに1.2GHzのCPUを搭載、EtherCAT®マスタとしての機能とPLCプログラミングツールコルモーゲンオートメ−ションスイート™ (KAS)によりAKDサーボドライブによる多軸モーションを可能としています。
多軸マスターコントローラのみ搭載されたモデルです。このモデルは、最大20軸までの小型マシンに最適なコントローラです。
多軸マスターコントローラと1台のAKDドライブがドッキングしたモデルです。最大64軸(本体1軸分含む)までのモーションに対応しています。
・I/O
コルモーゲンは、必要とするすべてのモーションコントロール機器を提供するシングルソースサプライヤです。I/Oスライス、カプラやリレーなど、オートメーションプラットフォームで使用するために必要とされるさまざまなデバイスを提供しています。
バスカプラと特殊モジュールには、EtherCATバスカプラ、スタンダードバスカプラ、スタンダードバスエンドターミナル、PROFIBUSカプラ、アイソレーション/セパレーションターミナル、ヒューズ付き電源などがあります。
デジタル入力モジュールは、4チャンネルまたは8チャンネルの2つのタイプからお選び頂けます。
0.5Aデジタル出力モジュールは、4チャンネルまたは8チャンネルの2つのタイプからお選び頂けます。
アナログ入力モジュールは、0〜+10Vと0〜20mAの2つの入力タイプがあり、それぞれ4チャンネルまたは8チャンネルの2つのタイプからお選び頂けます。
アナログ出力モジュールは、0〜+10Vと0〜20mAの2つの出力タイプがあり、それぞれ4チャンネルまたは8チャンネルの2つのタイプと2チャンネルの0〜20mA出力タイプからお選び頂けます。
サーモカプラモジュールは熱電対の直接接続が可能です。サーモカプラモジュールは2チャンネルまたは4チャンネルの2つのタイプからお選び頂けます。
この2チャンネルのリレー出力モジュールは、230VACまで対応する2つのリレーが搭載されています。
ステッピングドライブモジュールは、24,1.5Aと50VDC,5Aまでの中小ステッピングモータ用ドライバです。速度・位置ベースの両モードをサポートしています。
・マンマシンインターフェース
ユーザビリティが鍵となるオペレータインタフェースは、マシンの中で最も重要な部品の一つです。コルモーゲンはマンマシンインターフェースとして、さまざまな大きさのタッチスクリーンならびにファンクションキー、キーパッドなどのオプションをご用意、マシンの動作や特定の入力や表示に利用頂けます。
オペレータ入力による複雑な制御が必要なマシンにおいて、マンマシンインターフェースは必須なものとなります。コルモーゲンオートメーションスイート™を使用すると、マシンから人へ、人からマシンへ必要な表示と入力機能を備えたプログラムが簡単にできます。
・コルモーゲンセーフティモジュール(KSM)
コルモーゲンの革新的なKSMによるソリューションは、インテリジェントな安全機能によりマシン回りの危険な領域を監視、異常を感知した場合は最小限のプロセスでマシンを中断・停止させることができます。
「モーションエキスパートからセーフティモーションへ...」
コルモーゲンは、コントローラ、サーボドライブ、モータ、周辺機器に至るまで、製品に関するさまざまなセーフティソリューションを提供しています。

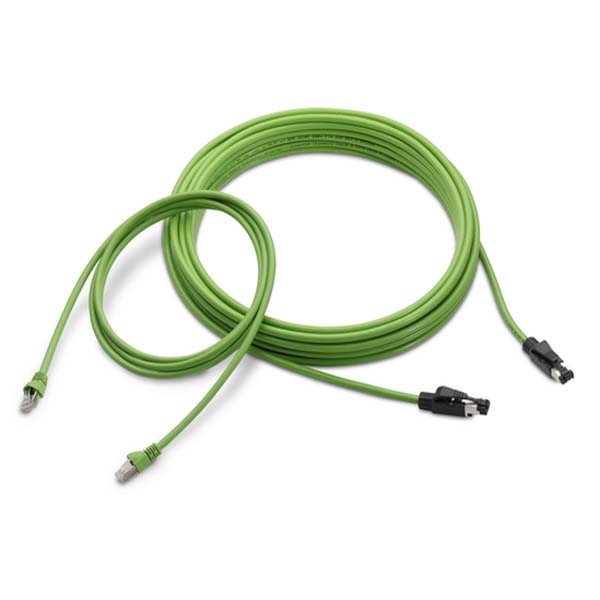

・KAS ネットワークケーブル
コルモーゲンオートメーションスイート™は、高性能アプリケーションを実現するフィールドバスにEtherCAT®を採用しています。コルモーゲンは、EtherCAT®の高い能力を使いこなすために可能な限り低いネットワークレイテンシと信頼性を確保した最高品質のイーサネットケーブルを提供しています。

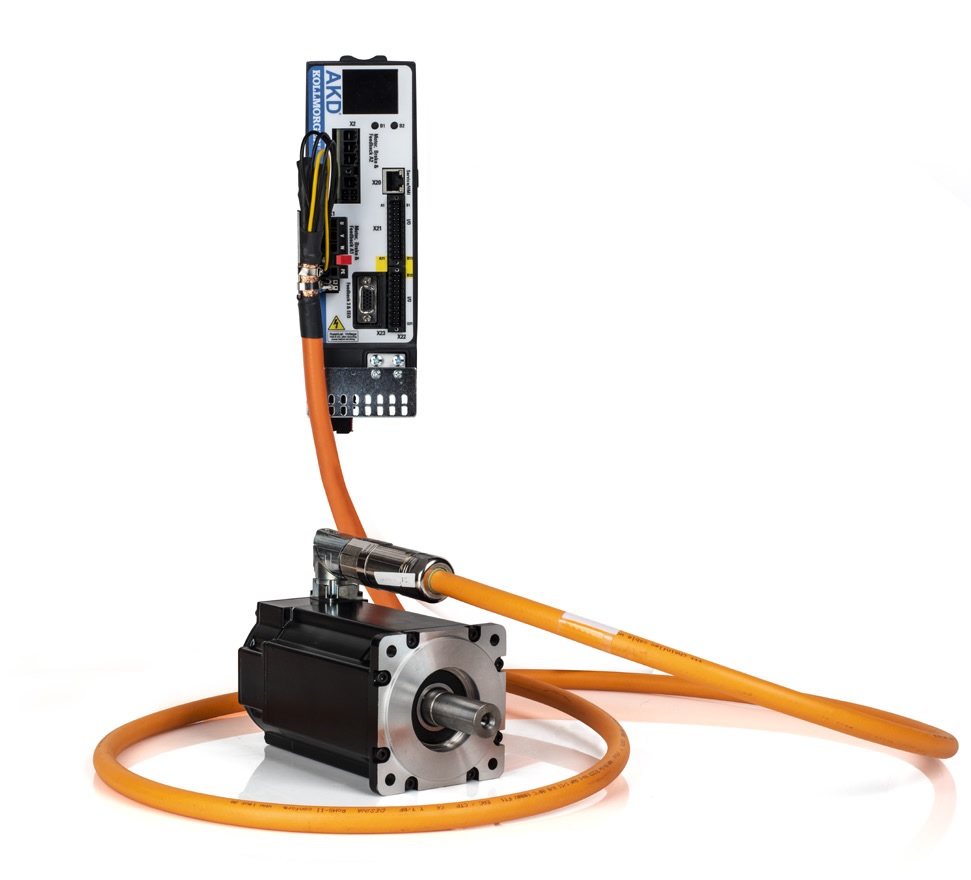

・サーボケーブル -接続に必要なケーブルを減らす-
モータ動力電源とフィードバックが一本のケーブルにまとめられたハイブリッド型シングルケーブル(Kollmorgen 2G cable)は、コルモーゲンのSFD、HIPERFACE DSL、EnDat 2.2デジタルエンコーダなどに対応。モータ動力電源とフィードバックがそれぞれ独立したデュアルケーブルについてもオプション構成で利用できます。Kollmorgen 2G cableは、機能安全規格に準拠したフィードバックデバイスが組み込まれたKollmorgen 2G System上で使用するに最適化されています。
コルモーゲンが提供する高品質で高性能な専用サーボケーブル
パフォーマンスケーブルとバリューケーブル
製品に適した接続ケーブルを選択してください。コルモーゲンの第2世代製品(AKM2G、AKD2Gなど)には2Gパフォーマンスケーブルが必要です。第1世代の製品(AKM、AKDなど)には1Gパフォーマンスケーブルまたは1Gバリューラインケーブルがご利用頂けます。
ケーブルのフレキシビリティ | ハイブリッドシングル/デュアルケーブル | 製品との接続性 | ケーブルの長さ | フィードバックオプション | 価格 | |
---|---|---|---|---|---|---|
2Gパフォーマンス | ダイナミック | 両方 | (2GM → 2GA) (2GM → 1GA) |
例:SFD3仕様では 75mまで対応 |
SFD及びSFD3, BiSS, EnDat, HiPerface, レゾルバ, カムコーダ |
\\ |
1Gパフォーマンス | ダイナミック | 両方 | (1GM → 1GA) | 例:SFD3仕様では 75mまで対応 |
SFD及びSFD3, BiSS, EnDat, HiPerface, レゾルバ, カムコーダ |
\\ |
1Gバリューライン | スタティック | デュアルのみ | AKDと接続される AKM, CDDR, DDRのみ |
1, 3, 6, 9, 12m | SFD, BiSS, EnDat, レゾルバ | \ |
*ハイブリッドケーブルとは、モータに給電する電力線とフィードバック信号線を高度に設計された1本のケーブルにまとめた専用ケーブルです。デュアルケーブルは、一般的な電力線とフィードバック信号線が分離した構造となっており、ハイブリッドケーブルより長いケーブルが選択可能です。ハイブリッドケーブルは、SFD、SFD3、Hiperface DSL、Endat 2.2、レゾルバ、カムコーダの各フィードバックをサポートしています。
